"Adaptez et splittez n'importe quelle source vers n'importe quel appareil !"

Vous trouverez ici davantage d'exemples d'utilisations du Lefson DCAD. Splitter pour tous types de signaux audio, reamper ou boîte de D.I, cet appareil est exceptionnellement polyvalent et solutionnera vos divers problèmes de configuration en un temps record. N'hésitez pas à nous contacter en cas de question ou pour toute information complémentaire.

- Types d'entrées -

Le Lefson DCAD peut traiter tous types de signaux audio : instrument, microphone, ligne, et même les haut niveaux d'un haut-parleur. Il vous suffit de placer le commutateur rotatif "input selection" dans la position correspondante.

Picture of the input selection of the DCAD

- Types de sorties -

Le Lefson DCAD peut être relié à tous types d'appareils. Amplificateur d'instrument ou pédale d'effet, et tout appareil de niveau ligne comme les périphériques de traitement dynamique ou spacial, console de mixage, enregistreur, etc... Les quatre sorties ISO peuvent être rendues symétriques ou asymétriques en utilisant les commutateurs TRS/TS.

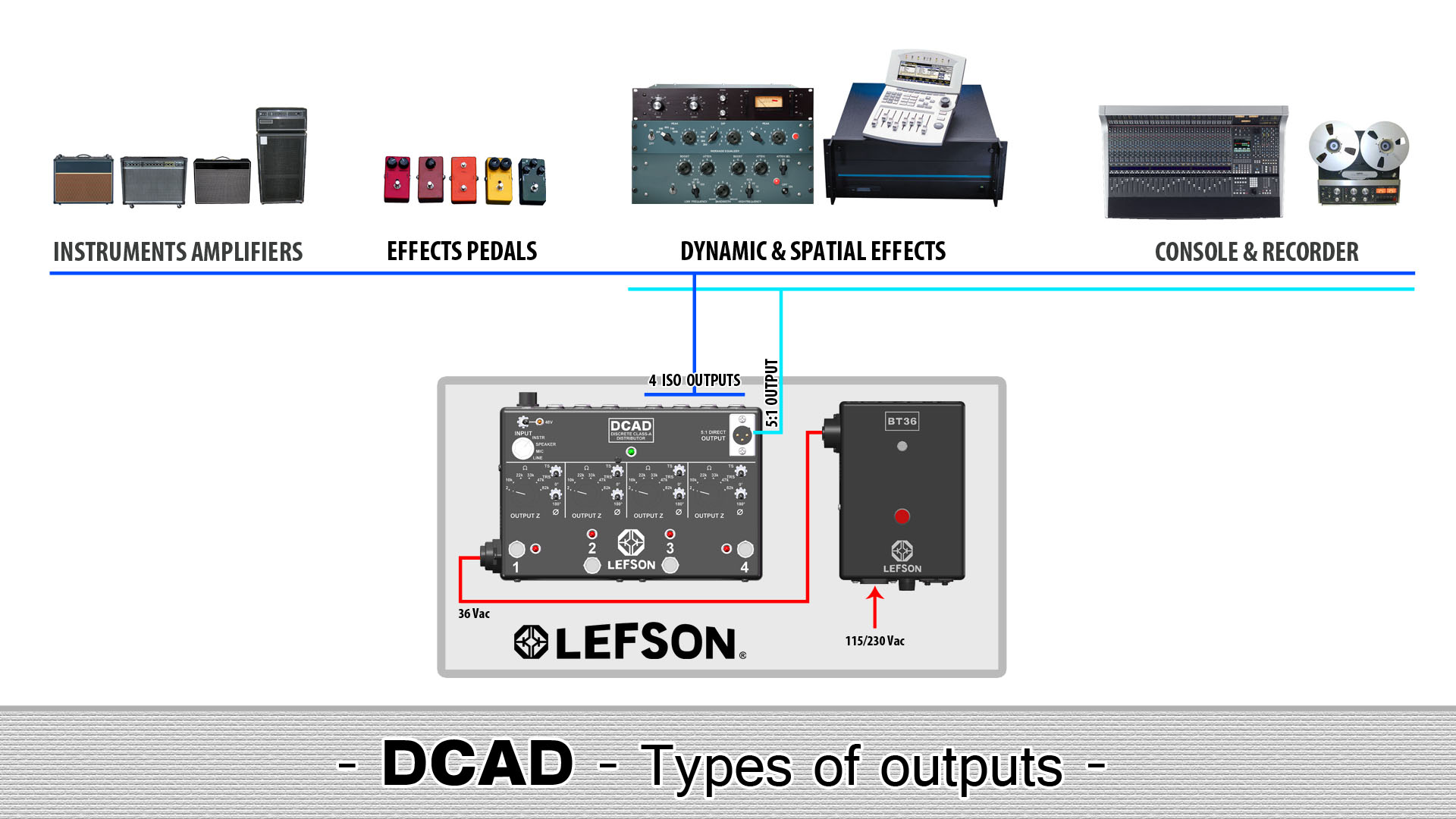

Picture of the output types of the DCAD

- DCAD et instrument - Splitter et conserver la tonalité d'origine -

Le Lefson DCAD est équipé d'une entrée asymétrique à haute impédance, nommée INSTR. Directement en parallèle de cette dernière, une sortie THRU peut être reliée à un amplificateur pour créer une tonalité d'origine. Les quatre sorties ISO peuvent être connectées à différents amplificateurs sans la moindre perte spectrale ou de niveau, à un accordeur, ou a un périphérique de traitement dynamique. La sortie 5:1 DIRECT est utilisée en tant que boîte de direct, indépendamment du fait que les sorties ISO puissent êtres désactivées.

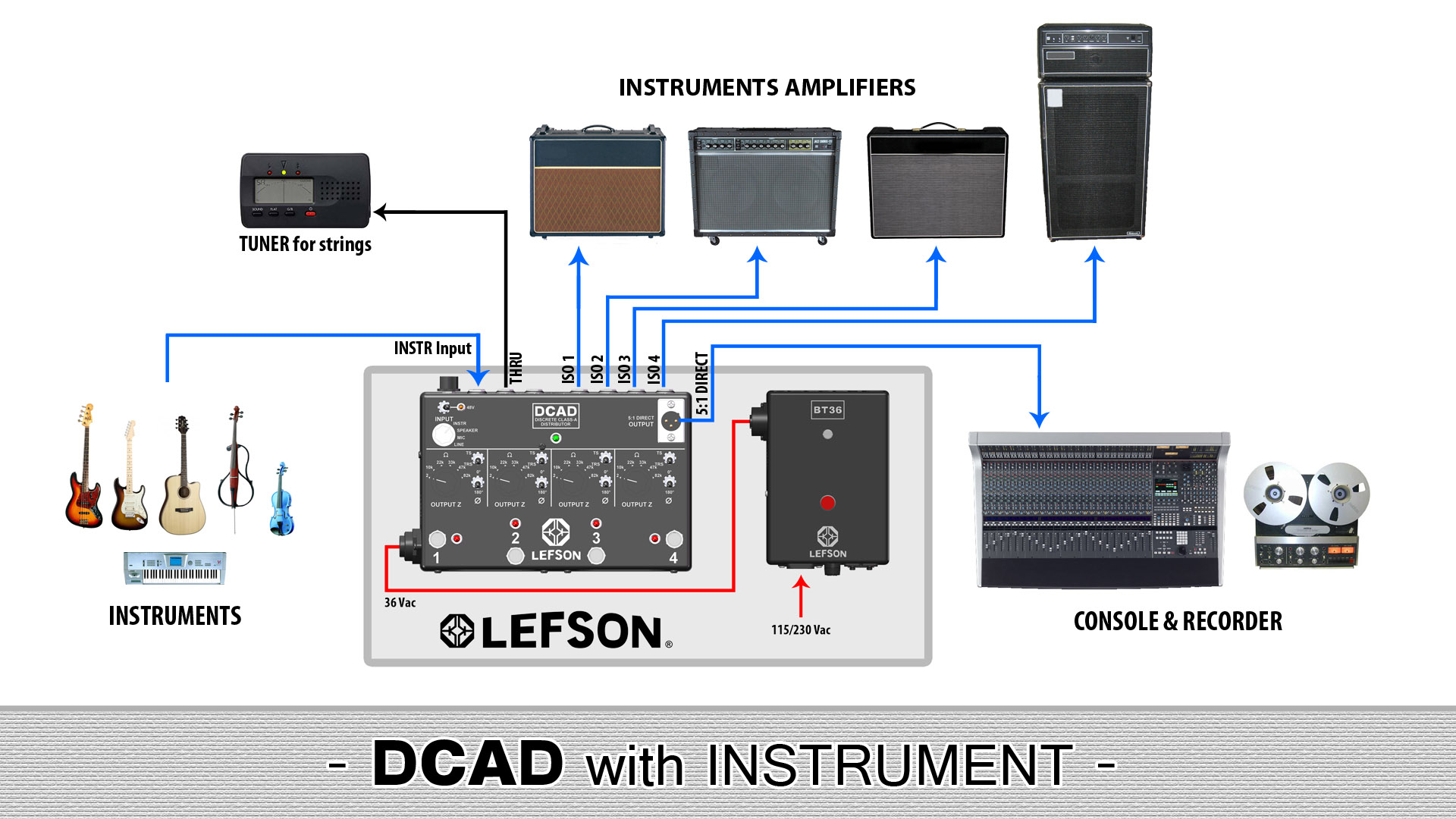

Picture of the DCAD with instrument - Splitter et conserver la tonalité d'origine

- DCAD et instrument -

Le Lefson DCAD est équipé d'une entrée asymétrique à haute impédance, nommée INSTR. Directement en parallèle de cette dernière, une sortie THRU peut être utilisée, à titre d'exemple, pour connecter un accordeur. Les quatre sorties ISO sont reliées à différents amplificateurs. La sortie 5:1 DIRECT est utilisée en tant que boîte de direct, indépendamment du fait que les sorties ISO puissent êtres désactivées.

Picture of the DCAD with instrument

- DCAD et microphone -

Le Lefson DCAD est équipé d'une entrée microphone symétrique à transformateur. Une alimentation phantom 48V vous permettra d'utiliser tous types de microphones. Un PAD atténuateur rotatif peut être activé afin d'obtenir jusqu'à 60dB de réduction de niveau sur cette entrée.

Picture of the DCAD with microphone

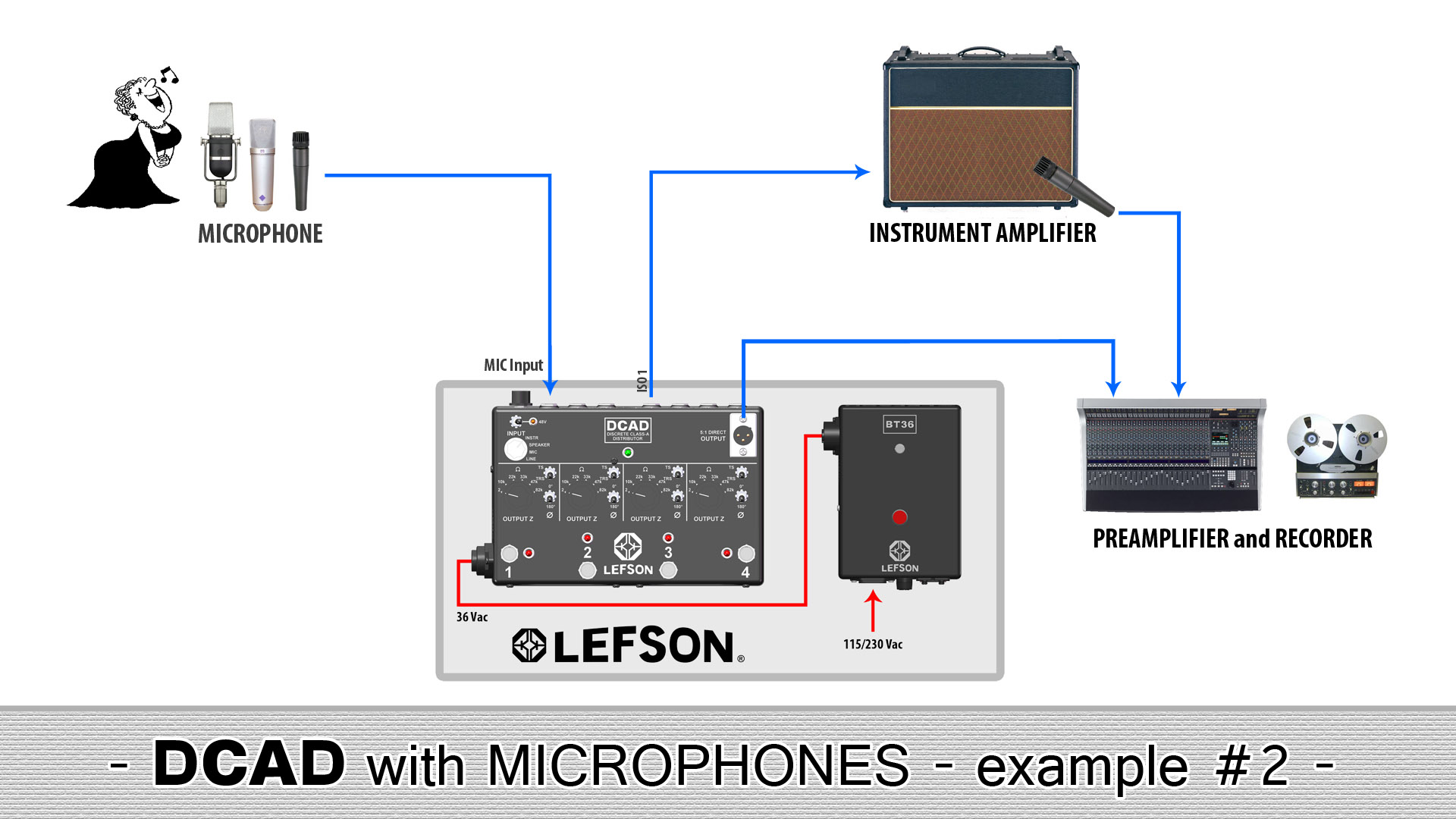

Picture of the DCAD with microphone

- (Multi) Reamping avec le DCAD -

Puisque le DCAD équipé d'une entrée ligne symétrique à transformateur, vous pouvez aisément l'utiliser pour réamper quoi que ce soit. Reliez une sortie ISO à un amplificateur, ajustez la valeur de l'impédance, sélectionnez la position asymétrique TS, et réampez !

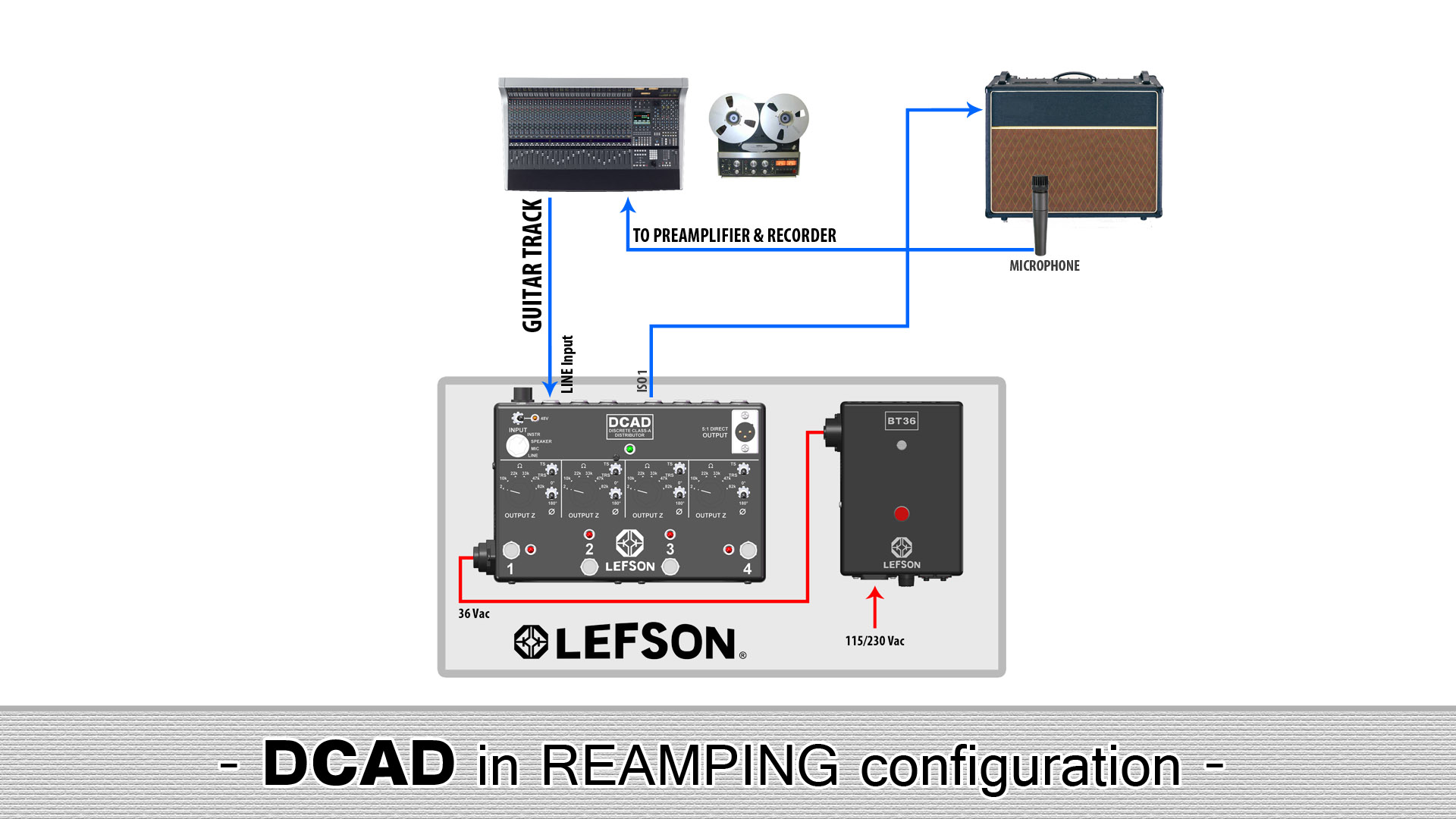

Picture of reamping with the DCAD

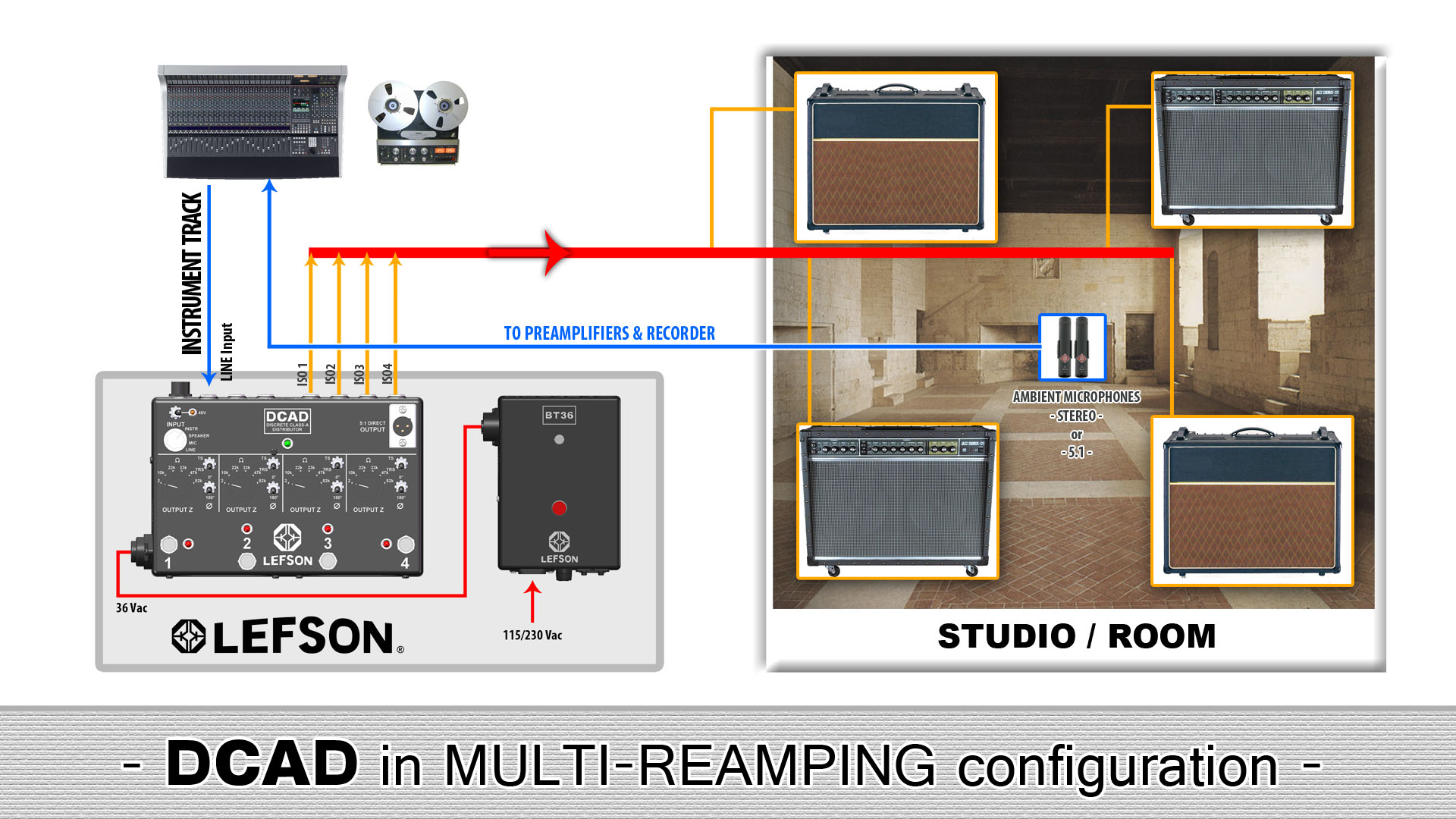

Picture of multi-reamping with the DCAD

- Traiter un signal de Haut-Parleur avec le DCAD -

Le Lefson DCAD est équipé d'une entrée SPEAKER. Celle-ci divise le signal audio par cent (100:1). Vous pouvez directement traiter le signal à haut niveau provenant de l'étage de puissance d'un amplificateur. Envoyez le vers un enregistreur, un autre amplificateur, ou ce que vous souhaitez...

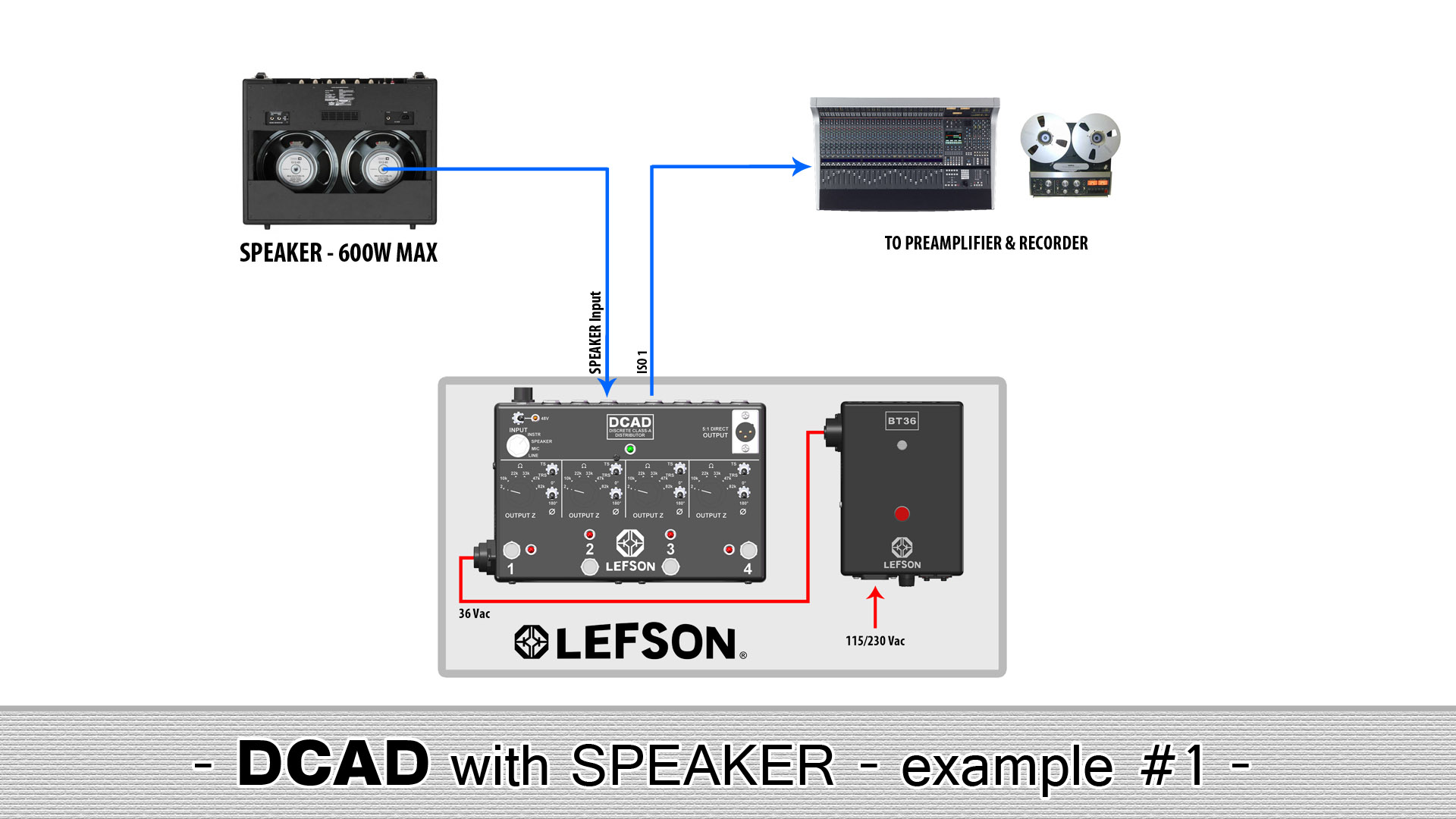

Picture of the DCAD with a speaker level

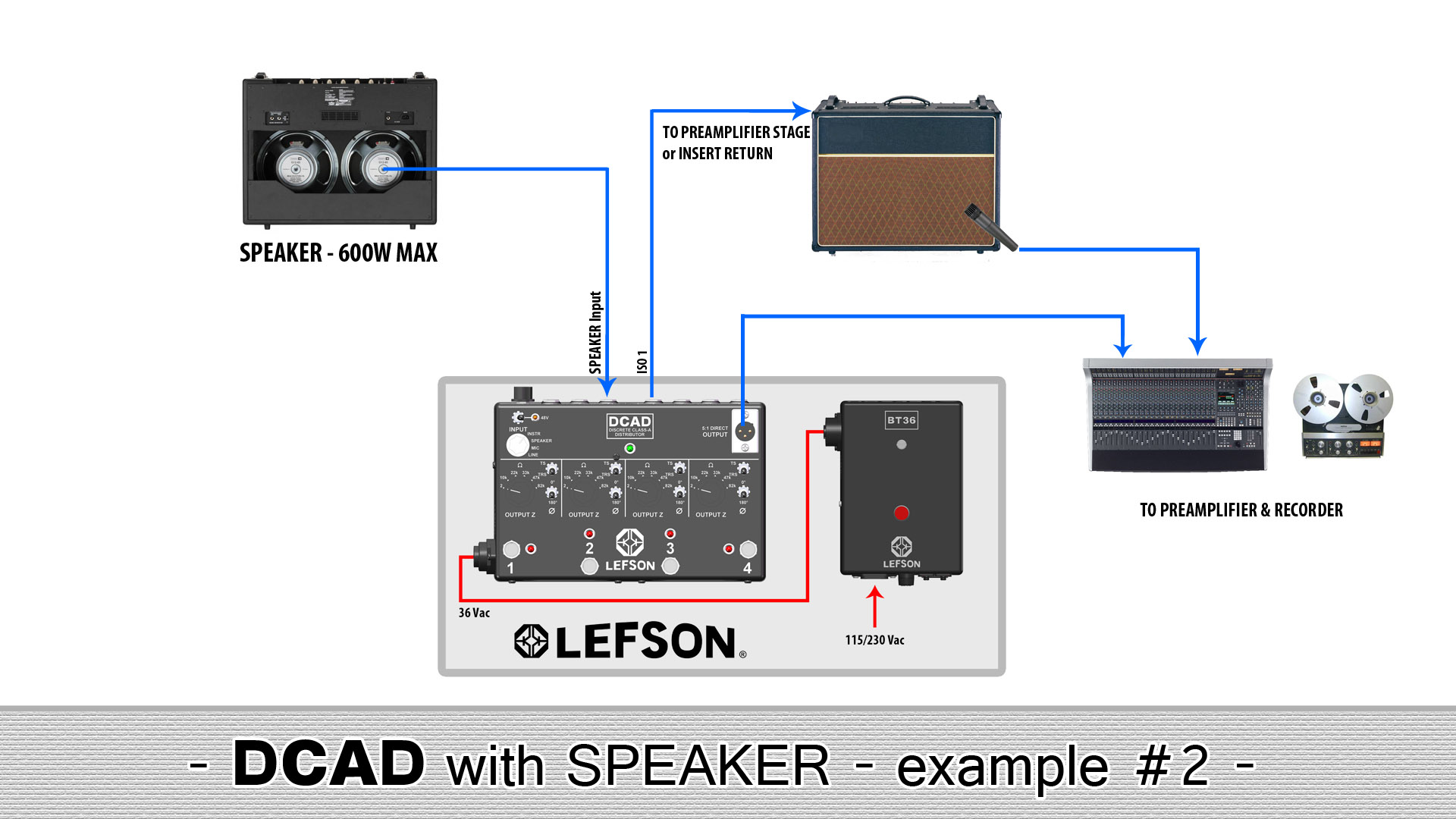

Picture of the DCAD with a speaker level

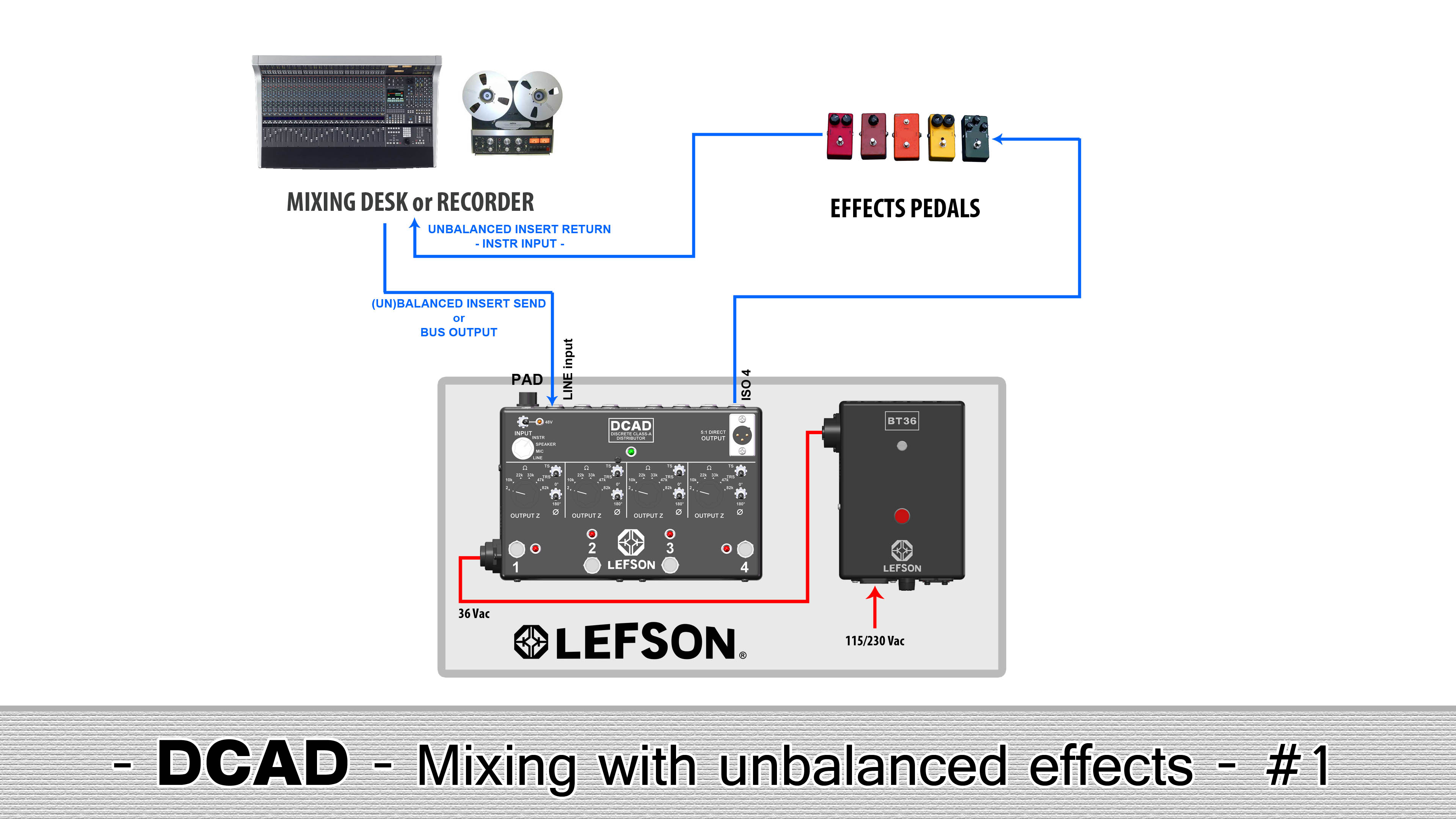

- Insérer des effets asymétriques avec le DCAD -

Avec le Lefson DCAD, vous pouvez aisément insérer des effets asymétriques dans votre mix !

Picture of the DCAD with unbalanced effects

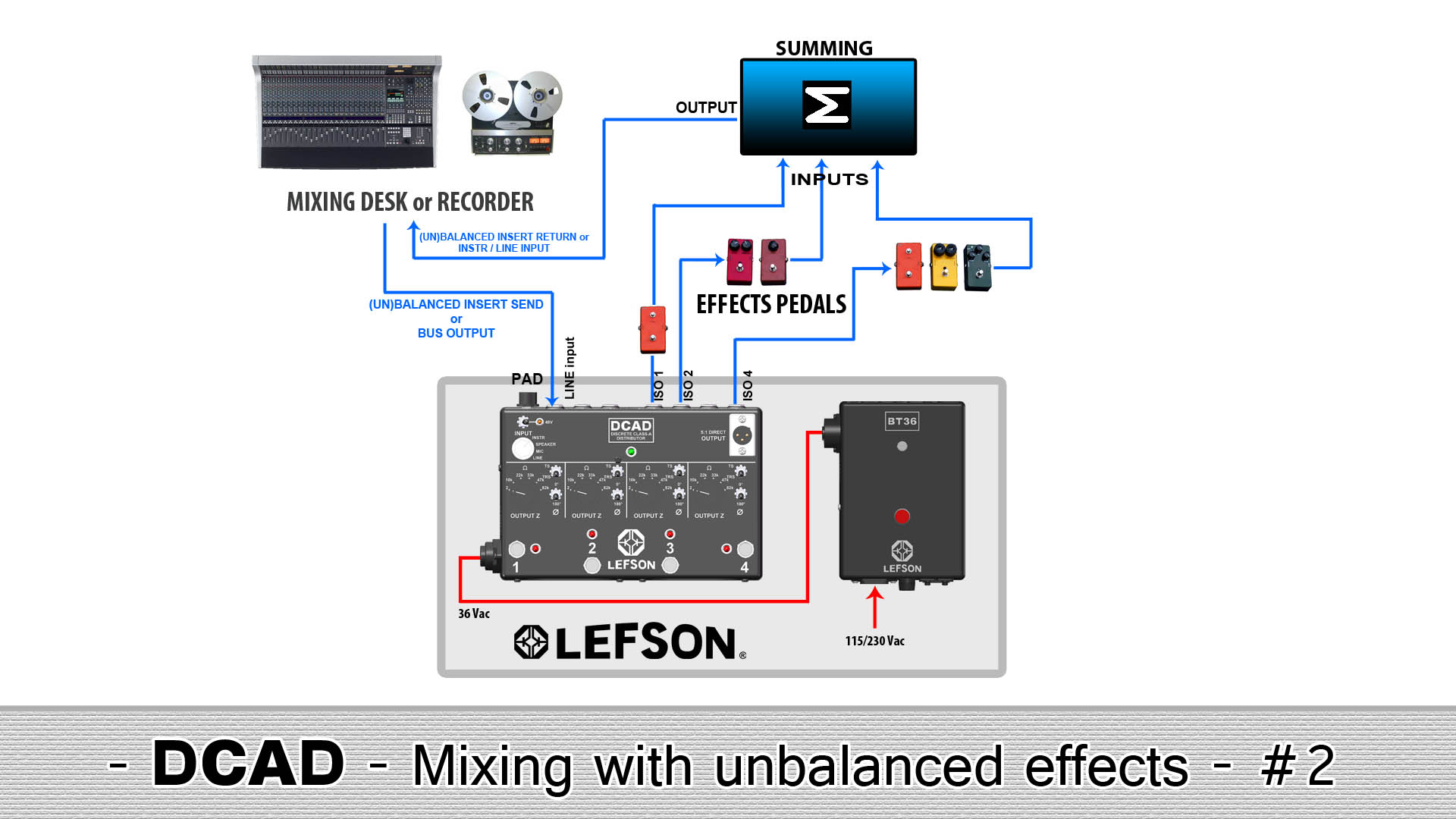

Picture of the DCAD with unbalanced effects in parallel
