Le LEFSON C-MOD HV est un module de liaison audio à très hautes performances. Il est nommé "module de liaison" plutôt que "condensateur" car il a été conçu avec rigueur en adoptant le point de vue d'un dispositif de liaison audio. Une de ses meilleures caractéristiques est son fonctionnement à très faibles pertes : notre technologie "WIRE LIKE".

Spécialement conçu pour traiter les faibles signaux alternatifs (instrument, microphone, ligne), le LEFSON C-MOD HV est la solution parfaite lorsqu'un condensateur de liaison haute tension est nécessaire, au sein de circuits à tubes électroniques ou à transistors

Le LEFSON C-MOD HV est muni d'un blindage interne et peut être disposé dans un environnement à haut flux magnétique. Un collier de serrage dédié (en attente de brevet) permet une mise à la terre mécanique parfaite.

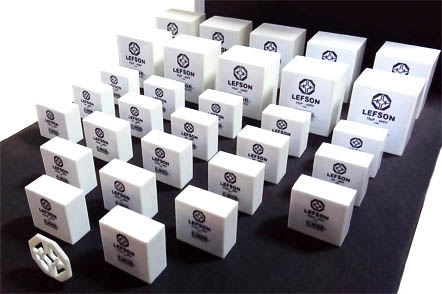

Picture of C-MOD HV


Les principales caractéristiques du LEFSON C-MOD HV sont :

  • MODULE CAPACITIF NON-POLARISÉ

  • TECHNOLOGIE «WIRE LIKE» : TRÈS FAIBLES PERTES

  • BROCHES PLAQUÉES OR 24K MULTICOUCHES

  • BLINDAGE INTERNE

  • ADÉQUAT EN ENVIRONNEMENT A HAUT FLUX MAGNÉTIQUE



Le LEFSON C-MOD HV n'est pas polarisé : les deux broches audio peuvent être utilisées en tant qu'entrée ou sortie pour les signaux analogiques. Sa conception et sa fabrication en font un module de liaison audio à haute précision. Le LEFSON C-MOD HV est vendu avec un temps de rodage effectif de 20 heures. Afin d'obtenir un résultat optimal, le C-MOD HV a besoin d'être rodé par des signaux audio pendant une durée minimale de 80 heures.

Nous avons conçu 15 valeurs allant de 22nF à 10µF, pour haute tension continue (400/630V), comme suit :

CAP VDC BOITIER REF. TARIF
22nF 630V A CMHV-22N630 94€
47nF 630V A CMHV-47N630 98€
100nF 400V A CMHV-100N400 104€
100nF 630V A CMHV-100N630 108€
220nF 400V A CMHV-220N400 117€
330nF 400V B CMHV-330N400 124€
470nF 400V B CMHV-470N400 130€
470nF 630V B CMHV-470N630 134€
680nF 400V B CMHV-680N400 139€
1uF 400V B CMHV-1U400 145€
1uF 630V C CMHV-1U630 151€
2.2uF 400V C CMHV-2U2400 163€
3.3uF 400V C CMHV-3U3400 179€
4.7uF 400V C CMHV-4U7400 204€
10uF 400V D CMHV-10U400 258€

Tarifs TTC publics conseillés


- Le Couplage Idéal

Dans l’idéal, il faudrait se passer des condensateurs de liaison audio qui provoquent, de par leurs propriétés, un pourcentage de perte variable de tout signal alternatif les parcourant. Le maintien et la stabilité des polarisations en tension continue entre étages électroniques oblige parfois le concepteur à recourir à un condensateur de liaison audio.

L’objectif poursuivi par le LEFSON C-MOD est simple : se rapprocher de la qualité optimale d’un couplage direct par fil.


- Mesures avec Signaux Purs

Les mesures traditionnelles utilisant un signal pur de type sinusoïdal illustrent que le LEFSON C-MOD possède d'excellentes caractéristiques.

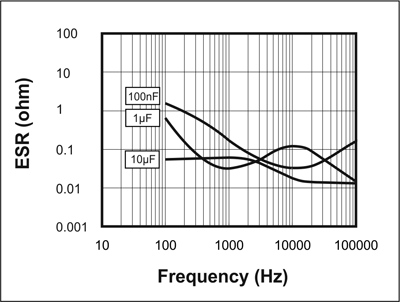

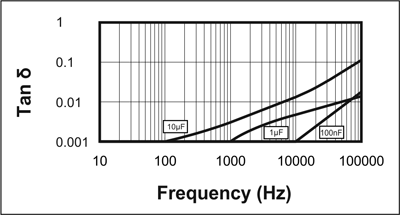

Picture of ESR vs Frequency Picture of TAN D vs Frequency

Picture of Capacitance vs Frequency

On note les très faibles valeurs d'ESR (Résistance Série Equivalente) et de facteur de dissipation (Tan δ).

"Une révolution dans l'industrie du condensateur de liaison..."

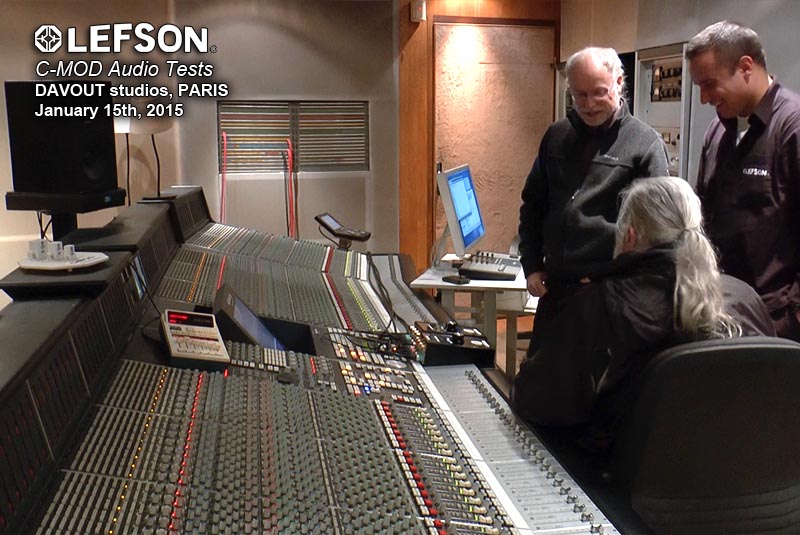

Picture C-MOD Audio Tests at the DAVOUT Studios

La grande majorité des appareils électroniques audio (consoles, préamplis, amplis, égaliseurs, compresseurs, microphones non dynamiques, effets temporels, etc...) ont besoin de condensateurs de liaison pour fonctionner correctement. Ces derniers permettent aux différents étages électroniques d'un appareil de fonctionner entre eux.

Prenons comme exemple un égaliseur disposant d'un étage d'entrée, d'un étage d'égalisation en fréquences (filtres) et d'un étage de sortie. Deux condensateurs de liaison seront parfois nécessaires au fonctionnement de l'appareil : un entre les étages 1 et 2, un autre entre les étages 2 et 3.

Le problème est que tous les condensateurs de liaison dégradent le signal audio qui les traverse. Beaucoup d'informations sonores disparaissent, l'image stéréophonique et la profondeur sonore (ou relief) sont réduites. Numériquement dit, c'est la résolution du signal audio qui diminue. Les audiophiles mènent une guerre acharnée aux condensateurs de liaison, considérés comme des aberrations conceptuelles. Cependant, il est souvent impossible de s'en exonérer. Il est alors crucial de trouver celui qui provoque le moins de pertes, celui qui dégrade le moins le signal audio qui le traverse.

LEFSON a donc développé une gamme de modules de liaison, les C-MOD (Coupling Module), afin de solutionner cette problématique. Les C-MOD ne colorent pas et ne dégradent que très peu : ils préservent les caractéristiques du signal audio qui les traverse.

Il devient ainsi possible d'améliorer considérablement les performances sonores d'une majorité d'appareils audio, tout en conservant leurs caractéristiques, leurs fonctionnalités, leur couleur sonore d'origine.

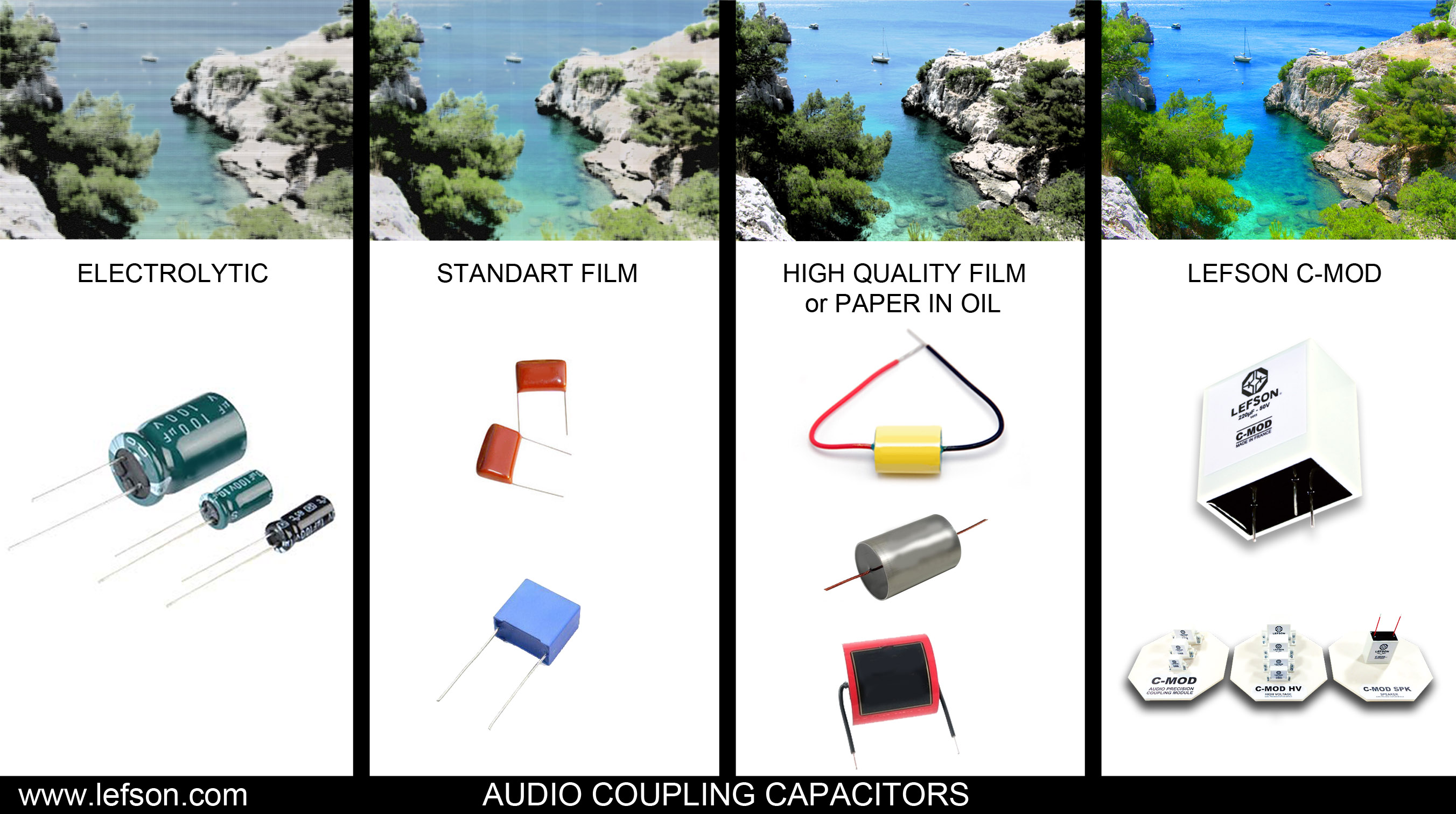

Picture of the LEFSON C-MOD resolution


Prenons comme exemple un compresseur à lampe vintage très connu. Son grain si particulier est obtenu par :

- la topologie des circuits électroniques
- les lampes
- les transformateurs audio
- l'alimentation

Le remplacement des condensateurs de liaison de ce compresseur à lampe vintage par des LEFSON C-MOD ne fera qu'améliorer la résolution globale (la définition) issue de tous ces dispositifs.

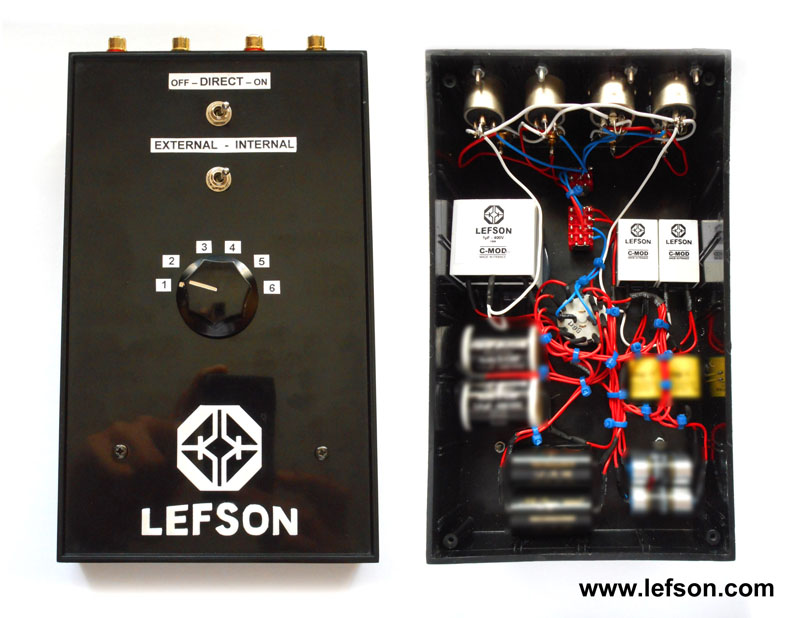

Pour réaliser des tests dans des conditions expérimentales et permettre à tous nos partenaires d'entendre la différence, nous avons conçu un boîtier comparateur stéréo pour condensateurs de liaison. Ce dernier n'est constitué que d'embases, de commutateurs rotatifs et à levier. De cette façon, nous pouvons comparer les choses avec la rigueur requise dans le monde de l'audiophilie.

Nous avons réalisé tous ces tests en utilisant des composants ayant subi 20 heures de rodage. Afin d'obtenir des performances optimales le LEFSON C-MOD nécessite au moins 80 heures de rodage.

Picture C-MOD HV Comparative Box
